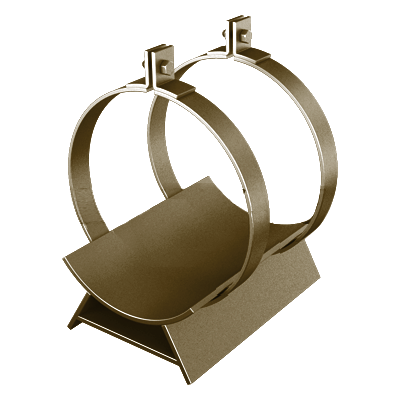

Скользящая подкладная опора в футляре ФСО1 108/200/377 серия 1-487-1997.00.000

Характеристики

Наименование	Значение
Наружный диаметр стальной трубы, Dн, мм	108
Наружный диаметр гипрозащитной оболочки, Dизол, мм	200
Футляр, Dф*S, мм	377х6
Размер, R, мм	102
Размер, h, мм	77
Ширина башмака, В, мм	140
Ширина основания, Г, мм	170
Длина основания, Λ, мм	200
Длина башмака, L, мм	200
Масса, кг	5,2

Описание

Скользящая подкладная опора в футляре ФСО1-108/200/377 серия 1-487-1997.00.000 предназначена для монтажа на прямых участках подземных трубопроводов. Опора фиксирует трубу на нужной высоте, позволяя ей свободно перемещаться вдоль оси. Это компенсирует тепловое расширение и вибрации при работе трубопровода.

Конструкция соответствует серии 1-487-1997.00.00 и подходит для труб в ППУ изоляции. Рабочий диапазон: от 0 до +450°C. Антифрикционная поверхность гасит вибрации, обеспечивая стабильность. Защитный футляр продлевает срок службы узла, оберегая его от внешних воздействий.

Материал

Углеродистая и коррозионностойкая сталь.

Применение

Прокладка технологических трубопроводов в различных сферах.

Установка

Способ крепления и фиксации - хомутовый стяжной. Вариант установки - подземный.

Маркировка

Скользящая подкладная опора в футляре ФСО8ФСО1-108/200/377 серия 1-487-1997.00.000:

108 – наружный диаметр стальной трубы;
200 – наружный диаметр гипрозащитной оболочки;
377х6 – наружный диаметр футляра;
1-487-1997.00.000 – серия.
