Чертеж
Характеристики
| Наименование | Значение |
| Наружный диаметр стальной трубы, Dн, мм | 57 |
| Наружный диаметр гипрозащитной оболочки, Dизол, мм | 125 |
| Футляр, Dф*S, мм | 325х6 |
| Размер, R, мм | 65 |
| Размер, h, мм | 88 |
| Ширина башмака, В, мм | 106 |
| Ширина основания, Г, мм | 146 |
| Длина основания, Λ, мм | 200 |
| Длина башмака, L, мм | 200 |
| Масса, кг | 4,7 |
Описание

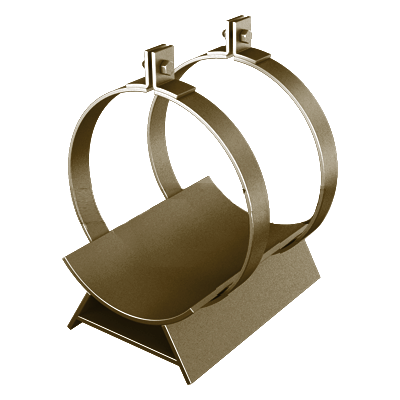

Скользящая подкладная опора в футляре ФСО1-57/125/325 серия 1-487-1997.00.000 предназначена для монтажа на прямых участках подземных трубопроводов. Опора фиксирует трубу на нужной высоте, позволяя ей свободно перемещаться вдоль оси. Это компенсирует тепловое расширение и вибрации при работе трубопровода.
Конструкция соответствует серии 1-487-1997.00.00 и подходит для труб в ППУ изоляции. Рабочий диапазон: от 0 до +450°C. Антифрикционная поверхность гасит вибрации, обеспечивая стабильность. Защитный футляр продлевает срок службы узла, оберегая его от внешних воздействий.
Материал
Углеродистая и коррозионностойкая сталь.
Применение
Прокладка технологических трубопроводов в различных сферах.
Установка
Способ крепления и фиксации - хомутовый стяжной. Вариант установки - подземный.
Маркировка
Скользящая подкладная опора в футляре ФСО1 ФСО1-57/125/325 серия 1-487-1997.00.000:
- 57 – наружный диаметр стальной трубы;
- 125 – наружный диаметр гипрозащитной оболочки;
- 325х6 – наружный диаметр футляра;
- 1-487-1997.00.000 – серия.
