Чертеж
Характеристики
| Наименование | Значение |
| Наружный диаметр стальной трубы, Dн, мм | 920 |
| Наружный диаметр гипрозащитной оболочки, Dизол, мм | 1100 |
| Футляр, Dтр*S, мм | 1420х10 |
| Размер, R, мм | 552 |
| Размер, a, мм | 510 |
| Размер, h, мм | 60 |
| Масса, кг | 47 |
Описание

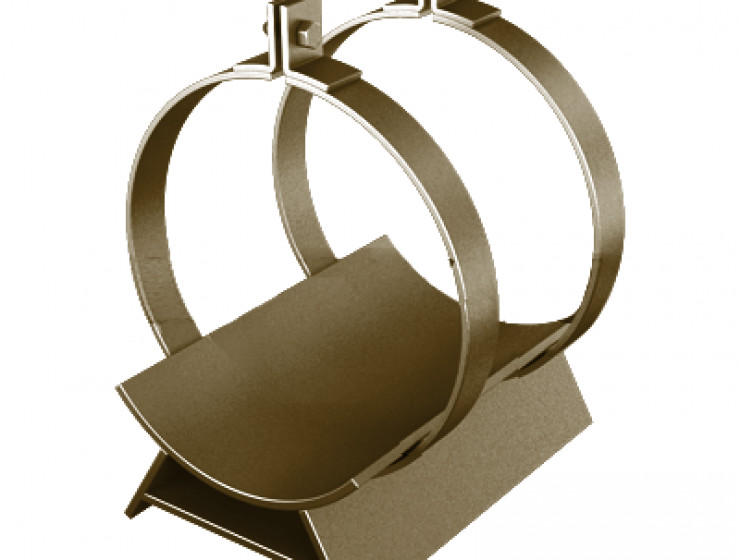

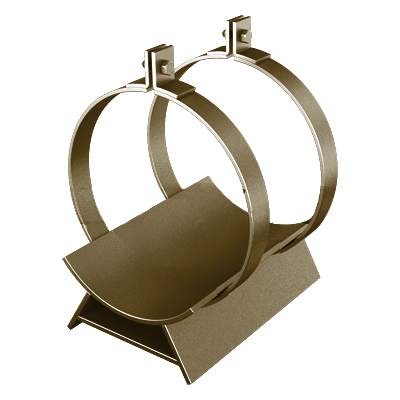

Скользящая подкладная опора в футляре ФСО2 920/1100/1420 серия 1-487-1997.00.000 предназначена для монтажа подземных трубопроводов на участках, приближенных к углу поворота. Опора фиксирует трубу на нужной высоте, позволяя ей свободно перемещаться вдоль оси. Это компенсирует тепловое расширение и вибрации при работе трубопровода.
Конструкция соответствует серии 1-487-1997.00.00 и подходит для труб в ППУ изоляции. Рабочий диапазон: от 0 до +450°C. Антифрикционная поверхность гасит вибрации, обеспечивая стабильность. Защитный футляр продлевает срок службы узла, оберегая его от внешних воздействий. Отличается от ФСО1 усиленной конструкцией и возможностью использования в более жестких условиях.
Материал
Углеродистая и коррозионностойкая сталь.
Применение
Прокладка технологических трубопроводов в различных сферах.
Установка
Способ крепления и фиксации - хомутовый стяжной. Вариант установки - подземный.
Маркировка
Скользящая подкладная опора в футляре ФСО2 920/1100/1420 серия 1-487-1997.00.000:
- 920 – наружный диаметр стальной трубы;
- 1100 – наружный диаметр гипрозащитной оболочки;
- 1420х10 – наружный диаметр футляра;
- 1-487-1997.00.000 – серия.
