Опора катковая направляющая 820-КН-А13

Характеристики

Описание

Опора катковая направляющая 1020-КН-А12 изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами. Опора предназначена для крепления труб диаметром от 219 до 1220 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Обеспечивает надежность, работоспособность и высокую стабильность конструкции по всему пути ее следования. Эффективно защищает трубопровод от сдвигов, провисания, исключает воздействие вибрации, уменьшает воздействие вертикальных и горизонтальных нагрузок и пагубного влияния агрессивных факторов окружающей среды. Отличается высоким качеством и устойчивостью к коррозии. Значительно продлевает срок эксплуатации трубопровода.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 1020-КН-А12 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

Установка опоры зависит от ее конструкции. Взависимости от варианта исполнения опоры возможны варианты:

• внутри швеллера находится перемычка - труба ложится на ее и боковые стенки;
• над швеллером расположены две дуги, совпадающие с частью длины окружности трубы - труба ложится на них;

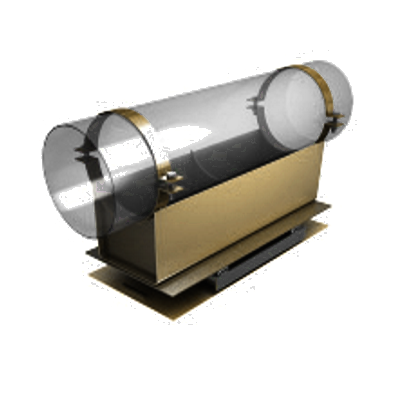

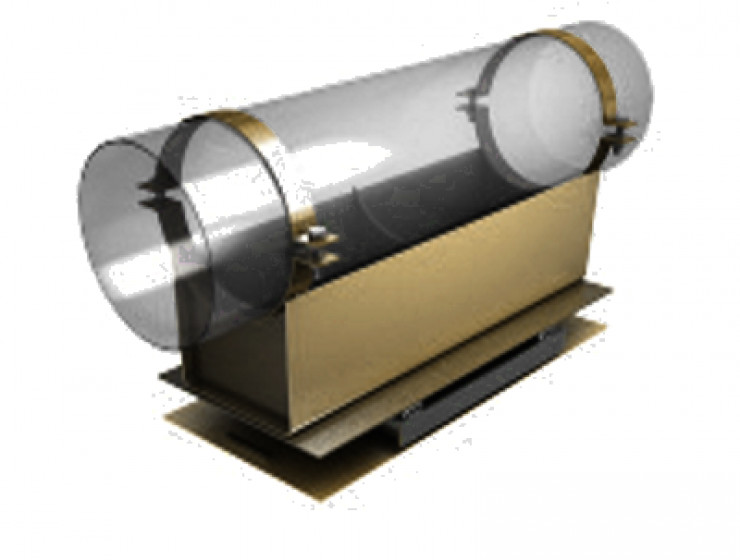

• на швеллерном профиле по краям расположены бугельные зажимы для фиксации трубы.

Маркировка

Опора 1020-КН-А12–Ст3пс–ОСТ 36–146–88:

• 1020 – Дн (наружный диаметр устанавливаемой трубы, мм);
• КН - опора катковая направляющая;
• А12 / АС12 – вариант исполнения;
• Ст3сп – материал;
• ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.

Доставка

Доставляем опоры трубопроводов по Санкт-Петербургу, Ленинградской области и в любые регионы РФ транспортными компаниями: СДЭК, Деловые линии. Возможен самовывоз со склада. Отдел логистики может предоставить отдельную машину для доставки прямо на ваш объект.
