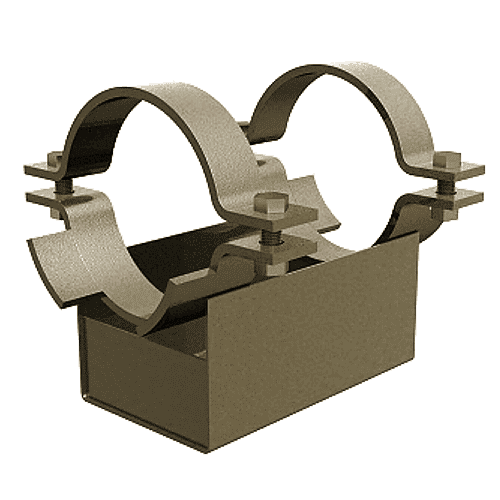

Опора корпусная хомутовая 377-КХ-А23

Характеристики

Описание

Опора корпусная хомутовая 377-КХ-А23 изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами. Опора предназначена для крепления труб диаметром от 57 до 630 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Опоры КХ просты и удобны в монтаже, устойчивы к коррозии и долговечны в эксплуатации. Могут использоваться в зонах с различным климатом и повышенной сейсмической активностью.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 377-КХ-А23 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

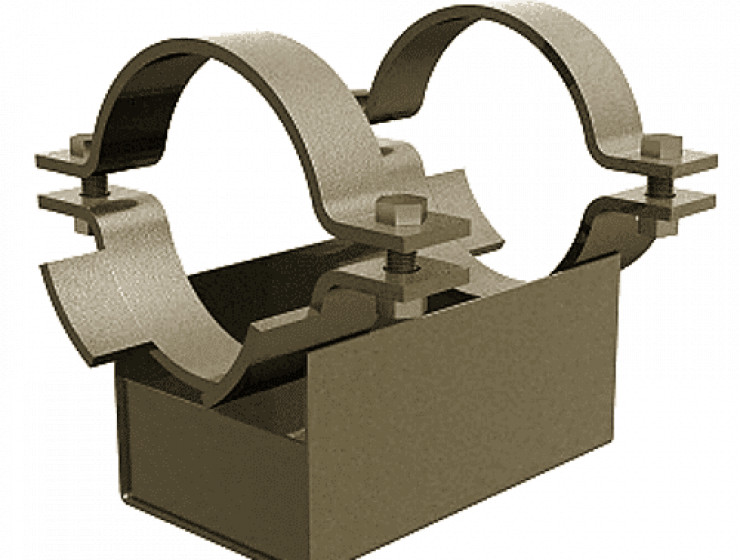

Корпус опоры представляет собой штампованную скобу с приваренным к ней ребром жесткости. Хомуты привариваются к опоре непосредственно при монтаже трубопровода. Упоры привариваются к трубе, а хомуты к несущей конструкции.

Маркировка

Опора 377-КХ-А23–Ст3пс–ОСТ 36–146–88:

• 377 – Дн (наружный диаметр устанавливаемой трубы, мм);
• КХ - опора корпусная хомутовая;
• А23 / АС23 – вариант исполнения;
• Ст3сп – материал;
• ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.

Доставка

Доставляем опоры трубопроводов по Санкт-Петербургу, Ленинградской области и в любые регионы РФ транспортными компаниями: СДЭК, Деловые линии. Возможен самовывоз со склада. Отдел логистики может предоставить отдельную машину для доставки прямо на ваш объект.
