Срок изготовления от 2 рабочих дней
Ответ по заявке в течение 2 часов в рабочее время
Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 13 |
| Наибольшее перемещение, мм | 180 |
| Ширина блока, мм | 460 |
| Длина блока, мм | 370 |
| Масса, кг | 28 |
Описание

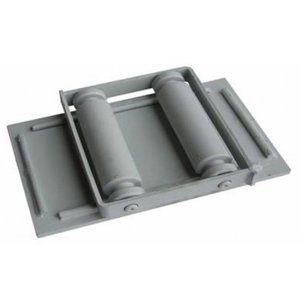

Блок двухкатковый 13 ОСТ 34-10-611-93 используется для прокладывания трубопроводов ТЭС и АЭС, также подходит для коробов пылегазовоздуховодов ТЭС. Необходим для защиты системы от нагрузок и повреждений, компенсации вибраций. Блоки двухкатковые изготавливаются строго по чертежам и требованиям, указанным в ОСТ 34.10.610-93—34.10.745-93. Между обоймой и основанием опоры возможен монтаж вспомогательной металлической плиты. Допустимая нагрузка на 1 см соприкосновения каждого катка с опорной поверхностью – 1500 H (150 кгс).
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-141.000 «Опоры подвижные и неподвижные».
Материал
При изготовлении используется сталь марок Ст20 и 09г2с. Материал устойчив к температурным изменениям, характеризуется высокой прочностью. Возможно производство изделий из сталей других марок.
Применение
Атомные и тепловые электростанции.
Установка
Способ крепления и фиксации блока - приварной. Вариант установки - наземный.
Маркировка
Блок двухкатковый 13 ОСТ 34-10-611-93:
- 13 – тип опоры;
- ОСТ 34–10-611-93 – отраслевой стандарт исполнения опор.
Доставка
Доставляем опоры трубопроводов по Санкт-Петербургу, Ленинградской области и в любые регионы РФ транспортными компаниями: СДЭК, Деловые линии. Возможен самовывоз со склада. Отдел логистики может предоставить отдельную машину для доставки прямо на ваш объект.
