Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 05 |
| Допускаемая нагрузка на пружину, кН (кгс) | 19,66 (2006) |
| Максимальный прогиб пружины, мм | 70 |
| Высота блока, мм | 330 |
| Масса, кг | 45,0 |
Описание

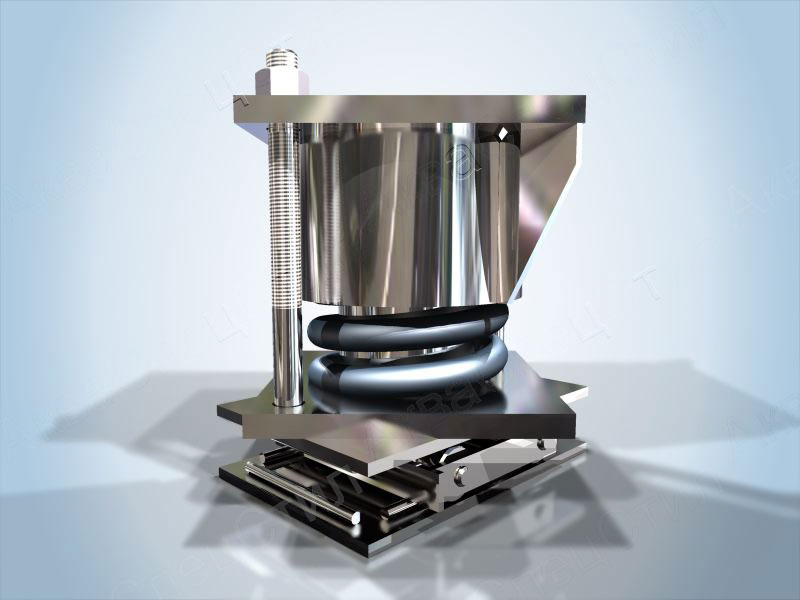

Блок катковый пружинный 05 ОСТ 34-10-612-93 предназначен для опор трубопроводов ТЭС и АЭС, также подходит для коробов пылегазовоздухопроводов ТЭС. Блок отвечает за гашение вертикальных нагрузок и исключение деформирования трубопроводных линий, используют в конструкции подвески и опоры. Блоки катковые пружинные изготавливаются строго по чертежам и требованиям, указанным в ОСТ 34.10.610-93—34.10.745-93. Состоит из двух опорных плит, каткового и пружинного блока.
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-144.000 «Опоры подвижные и неподвижные».
Материал
При изготовлении используется сталь марок Ст20 и 09г2с. Материал устойчив к температурным изменениям, характеризуется высокой прочностью. Возможно производство изделий из сталей других марок.
Применение
Атомные и тепловые электростанции.
Установка
Способ крепления и фиксации блока - приварной. Вариант установки - наземный.
Маркировка
Блок катковый пружинный 05 ОСТ 34-10-612-93:
- 05 – тип опоры;
- ОСТ 34-10-612-93 – отраслевой стандарт исполнения опор.
