Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 23 |
| Материал углеродистая сталь | У |
| Вертикальная нагрузка, кН | 5 |
| Наружный диаметр трубопровода, Дн, мм | 159 |
| Длина опоры, мм | 100 |
| Масса, кг | 2,1 |
Описание

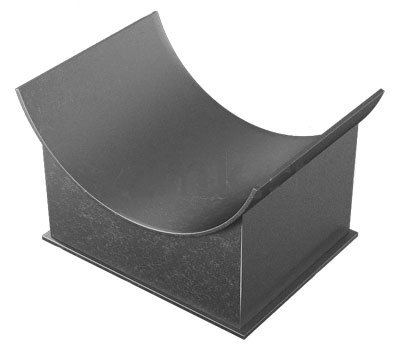

Опора приварная скользящая и неподвижная 159У-23 ОСТ 34-10-616-93 предназначена для трубопроводов ТЭС и АЭС, с параметрами среды tраб ≤ 300°C, Ру ≤ 2,5 МПа. Применяют для удерживания трубопроводных линий в заданном положении, предохраняют от провисания и разрывов: неподвижные исключают смещение трубы, подвижные опоры позволяют трубе скользить в определённом направлении.
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-190.000 и Л8-191.000 «Опоры подвижные и неподвижные».
Материал
Материалом служит углеродистая или коррозионностойкая сталь.
Применение
Атомные и тепловые электростанции.
Установка
Способ крепления и фиксации опоры - приварной. Вариант установки - наземный.
Маркировка
Опора приварная скользящая и неподвижная 159У-23 ОСТ 34-10-616-93:
- 159 - наружный диаметр трубопровода, мм;
- У - материал (К - коррозионностойкая сталь, У - углеродистая сталь);
- 23 – исполнение опоры;
- ОСТ 34-10-616-93 – отраслевой стандарт исполнения опор.
