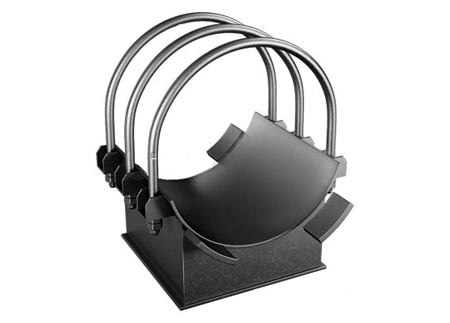

76У-03 ОСТ 34-10-617-93 Опора хомутовая скользящая

Характеристики

Описание

Опора хомутовая скользящая 76У-03 ОСТ 34-10-617-93 предназначена для трубопроводов ТЭС и АЭС, подвергающихся тепловому расширению, с параметрами среды tраб ≤ 425°C, Ру ≤ 4,0 МПа. Опора представляет собой жесткое основание, на которое монтируются прокладки, крепежи и металлические держатели. Удерживающие конструкции позволяют трубам совершать колебательные движения как вдоль оси, так и поперёк, принимают на себя вертикальные нагрузки системы, гасят вибрации и температурные колебания, препятствуют истиранию теплоизоляции и контактированию с грунтами, способствуют перемещению труб без риска протечек.

Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-192.000 и Л8-194.000 «Опоры подвижные и неподвижные».

Материал

Материалом служит углеродистая или коррозионностойкая сталь.

Применение

Атомные и тепловые электростанции.

Установка

Способ крепления и фиксации опоры - хомутовый стяжной. Вариант установки - наземный.

Маркировка

Опора хомутовая скользящая 76У-03 ОСТ 34-10-617-93:

• 76 - наружный диаметр трубопровода, мм;
• У - материал (К - коррозионностойкая сталь, У - углеродистая сталь);
• 03 – исполнение опоры;
• ОСТ 34-10-617-93 – отраслевой стандарт исполнения опор.
