Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 85 |
| Материал углеродистая сталь | У |
| Вертикальная нагрузка, кН | 135 |
| Наружный диаметр трубопровода, Дн, мм | 1020 |
| Длина опоры, мм | 700 |
| Масса, кг | 250 |
Описание

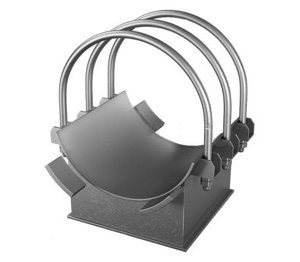

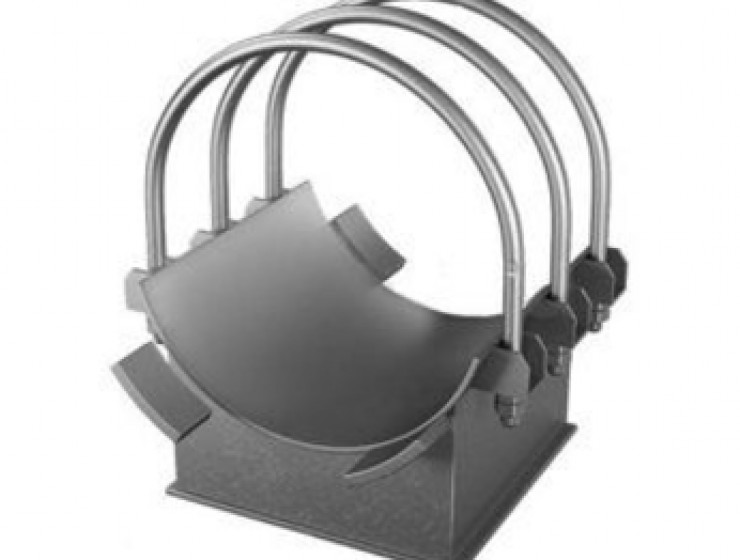

Опора хомутовая неподвижная 1020У-85 ОСТ 34-10-618-93 предназначена для трубопроводов ТЭС и АЭС, подвергающихся тепловому расширению, с параметрами среды tраб ≤ 425°C, Ру ≤ 4,0 МПа. Опорные конструкции успешно гасят вибрацию, выдерживают тепловое расширение труб, воздействие окружающей среды, компенсируют вертикальные, осевые и боковые нагрузки, удерживают трубы в заданном положении.
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-193.000 и Л8-150.000 «Опоры подвижные и неподвижные».
Материал
Материалом служит углеродистая или коррозионностойкая сталь.
Применение
Атомные и тепловые электростанции.
Установка
Способ крепления и фиксации опоры - хомутовый стяжной. Вариант установки - наземный.
Маркировка
Опора хомутовая неподвижная 1020У-85 ОСТ 34-10-618-93:
- 1020 - наружный диаметр трубопровода, мм;
- У - материал (К - коррозионностойкая сталь, У - углеродистая сталь);
- 85 – исполнение опоры;
- ОСТ 34-10-618-93 – отраслевой стандарт исполнения опор.
