426У-01 ОСТ 34-10-619-93 Опора катковая

Характеристики

Описание

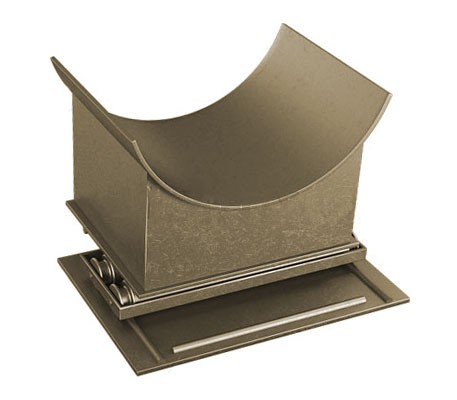

Опора катковая 426У-01 ОСТ 34-10-619-93 предназначена для трубопроводов ТЭС и АЭС с наружным диаметром 426 мм, подвергающихся тепловому расширению. Опоры катковые с приварным корпусом (тип 1) применяют для трубопроводов с параметрами среды tраб ≤ 300°C, Ру ≤ 2,5 МПа при отсутствии угловой деформации трубопроводов. Опора с хомутовым и бугельныи корпусами (тип 2) для трубопроводов с параметрами среды tраб ≤ 425°C, Ру ≤ 4,0 МПа. Катковые опоры типа 2 предпочтительны в качестве подвижных, т.к. обеспечивают параллельность сопрягаемых поверхностей, благодаря не жесткому соединению корпуса с трубопроводом.

Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-196.000 «Опоры подвижные и неподвижные».

Материал

Материалом служит углеродистая или коррозионностойкая сталь.

Применение

Атомные и тепловые электростанции.

Установка

Способ крепления и фиксации опоры - хомутовый стяжной. Вариант установки - наземный.

Маркировка

Опора катковая 426У-01 ОСТ 34-10-619-93:

• 426 - наружный диаметр трубопровода, мм;
• У - материал (К - коррозионностойкая сталь, У - углеродистая сталь);
• 01 – исполнение опоры;
• ОСТ 34-10-619-93 – отраслевой стандарт исполнения опор.
