Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 47 |
| Тип | 2 |
| Материал коррозионностойкая сталь | У |
| Вертикальная нагрузка, кН | 30 |
| Наружный диаметр трубопровода, Дн, мм | 478 |
| Ширина опоры, мм | 510 |
| Масса, кг | 8 |
Описание

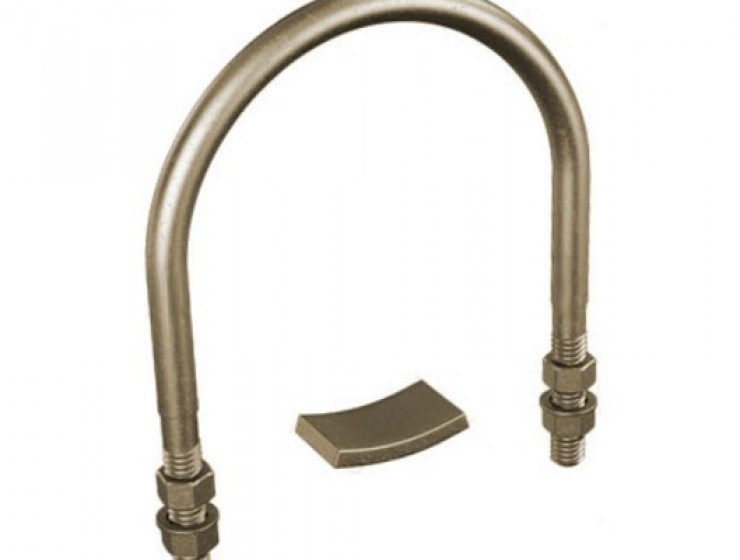

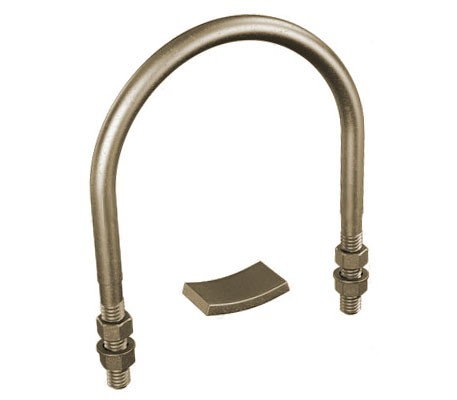

Опора скользящая и неподвижная с направляющим хомутом 478У-47 ОСТ 34-10-620-93 предназначена для трубопроводов ТЭС и АЭС с наружным диаметром 478 мм и параметрами среды tраб ≤ 80°C, Ру ≤ 1,6 МПа. Скользящие опоры (тип 1) при тепловых деформациях позволяют трубе смещаться вдоль оси. Неподвижные опоры (тип 2) исключают возможность перемещения трубопровода.
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-197.000 «Опоры подвижные и неподвижные».
Материал
Материалом служит углеродистая или коррозионностойкая сталь.
Применение
Атомные и тепловые электростанции.
Установка
Способ крепления и фиксации опоры - хомутовый стяжной. Вариант установки - наземный.
Для надёжности монтажа магистрали зачастую неподвижные опоры чередуют с подвижными для обеспечения некоторой свободы в горизонтальной и вертикальной плоскости.
Маркировка
Опора скользящая и неподвижная с направляющим хомутом 478У-47 ОСТ 34-10-620-93:
- 478 - наружный диаметр трубопровода, мм;
- У - материал (К - коррозионностойкая сталь, У - углеродистая сталь);
- 47 – исполнение опоры;
- ОСТ 34-10-620-93 – отраслевой стандарт исполнения опор.
