Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 11 |
| Вертикальная нагрузка, кН | 5000 |
| Наружный диаметр трубопровода, Дн, мм | 630 |
| Высота опоры, мм | 1016 |
| Масса, кг | 112 |
Описание

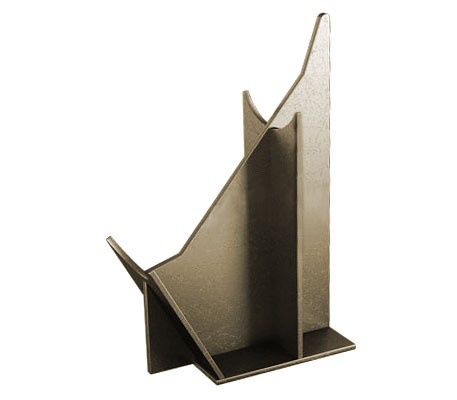

Опора сварных отводов 630-11 ОСТ 34-10-621-93 предназначена для трубопроводов ТЭС , не подведомственных "Правилам пара и горячей воды", с наружным диаметром 630 мм и параметрами среды tраб ≤ 115°C. Опорные единицы удерживают сварные отводы, входящие в состав трубопроводной трассы, нивелируют осевые и боковые нагрузки.
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-198.000 «Опоры подвижные и неподвижные».
Материал
Для изготовления используются различные углеродистые и коррозионностойкие марки стали. Для улучшения эксплуатационных свойств применяется цинкование и грунтование.
Применение
Тепловые электростанции.
Установка
Способ крепления и фиксации опоры - приварной. Вариант установки - наземный.
Маркировка
Опора сварных отводов 630-11 ОСТ 34-10-621-93:
- 630 - наружный диаметр трубопровода, мм;
- 11 – исполнение опоры;
- ОСТ 34-10-621-93 – отраслевой стандарт исполнения опор.
