Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 11 |
| Вертикальная нагрузка, кН | 25 |
| Наружный диаметр трубопровода, Дн, мм | 325 |
| Высота опоры, мм | 447 |
| Масса, кг | 14,9 |
Описание

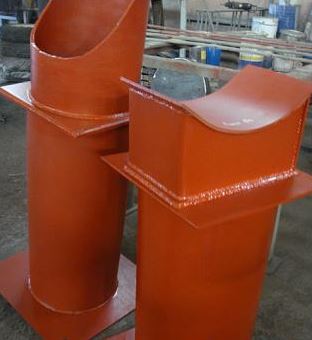

Опора трубчатая крутоизогнутых отводов 325-11 ОСТ 34-10-622-93 предназначена для трубопроводов ТЭС , не подведомственных "Правилам пара и горячей воды", с наружным диаметром 325 мм и параметрами среды tраб ≤ 115°C. Опоры удерживают зону поворота трубопроводной линии, компенсируя вертикальные, осевые, боковые нагрузки. Крепления располагают на равных расстояниях, чтобы сгладить температурные перепады.
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-200.000 «Опоры подвижные и неподвижные».
Материал
Изготавливают детали из углеродистой, легированной нержавеющей стали в зависимости от климатической зоны и условий эксплуатации.
Применение
Тепловые электростанции.
Установка
Способ крепления и фиксации опоры - приварной. Вариант установки - наземный.
Маркировка
Опора трубчатая крутоизогнутых отводов 325-11 ОСТ 34-10-622-93:
- 325 - наружный диаметр трубопровода, мм;
- 11 – исполнение опоры;
- ОСТ 34-10-622-93 – отраслевой стандарт исполнения опор.
