Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 20 |
| Тип | 1 |
| Материал коррозионностойкая сталь | К |
| Вертикальная нагрузка, кН | 11 |
| Наружный диаметр трубопровода, Дн, мм | 219 |
| Ширина опоры, мм | 250 |
| Масса, кг | 10,9 |
Описание

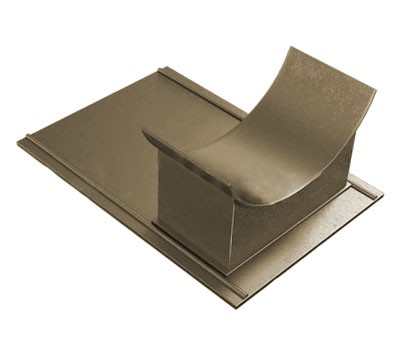

Опора скользящая неподвижная 219К-20 ОСТ 34-10-623-93 предназначена для трубопроводов ТЭС и АЭС с наружным диаметром 219 мм и параметрами рабочей среды tраб ≤ 300°C и Ру ≤ 2,5 МПа, используется в случаях, когда угловая деформация трубопровода отсутствует.
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-180.000 «Опоры подвижные и неподвижные».
Материал
Материалом служит углеродистая или коррозионностойкая сталь.
Применение
Атомные и тепловые электростанции.
Установка
Вариант установки - наземный и подземный. Устанавливаются плотно к строительным конструкциям, благодаря не жесткому соединению корпуса с трубопроводом обеспечивают параллельность сопрягаемых скользящих поверхностей.
Маркировка
Опора скользящая неподвижная 219К-20 ОСТ 34-10-623-93:
- 219 - наружный диаметр трубопровода, мм;
- К - материал (К - коррозионностойкая сталь, У - углеродистая сталь);
- 20 – исполнение опоры;
- ОСТ 34-10-623-93 – отраслевой стандарт исполнения опор.
