Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 128 |
| Тип | 2 |
| Материал коррозионностойкая сталь | К |
| Вертикальная нагрузка, кН | 60 |
| Наружный диаметр трубопровода, Дн, мм | 630 |
| Ширина опоры, мм | 550 |
| Масса, кг | 86 |
Описание

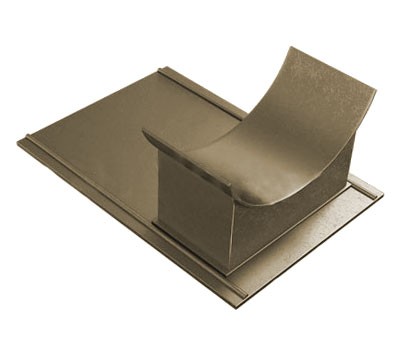

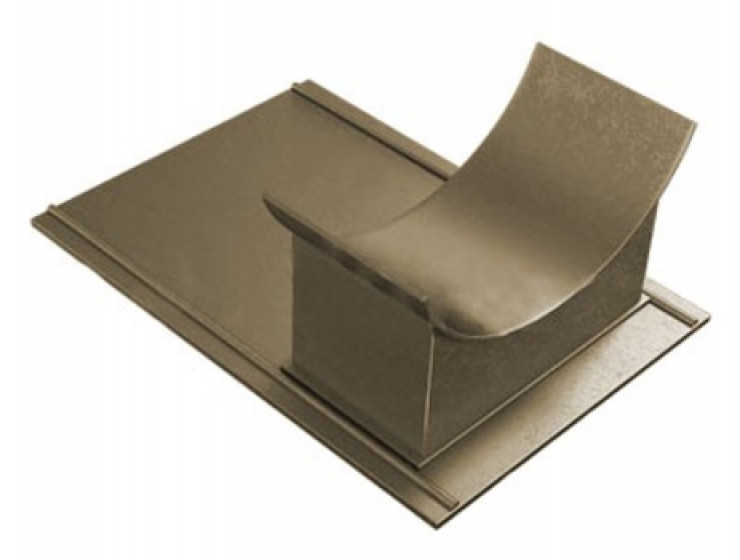

Опора скользящая неподвижная 630К-128 ОСТ 34-10-623-93 предназначена для трубопроводов ТЭС и АЭС с наружным диаметром 630 мм и параметрами рабочей среды tраб ≤ 425°C и Ру ≤ 4,0 МПа, преимущественно эксплуатируется в качестве скользящих направляющих, поскольку корпус мягко соединяется с трубой, образуя параллельность сопрягаемых скользящих поверхностей.
Детали и сборочные единицы изготавливаются по рабочим чертежам Л8-180.000 «Опоры подвижные и неподвижные».
Материал
Материалом служит углеродистая или коррозионностойкая сталь.
Применение
Атомные и тепловые электростанции.
Установка
Вариант установки - наземный и подземный. Устанавливаются плотно к строительным конструкциям, благодаря не жесткому соединению корпуса с трубопроводом обеспечивают параллельность сопрягаемых скользящих поверхностей.
Маркировка
Опора скользящая неподвижная 630К-128 ОСТ 34-10-623-93:
- 630 - наружный диаметр трубопровода, мм;
- К - материал (К - коррозионностойкая сталь, У - углеродистая сталь);
- 128 – исполнение опоры;
- ОСТ 34-10-623-93 – отраслевой стандарт исполнения опор.
