Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 17 |
| Материал углеродистая сталь | У |
| Допустимая нагрузка, кН | 23,5 |
| Наружный диаметр трубопровода, Дн, мм | 325 |
| Высота подвески, мм | 735 |
| Масса, кг | 18 |
Описание

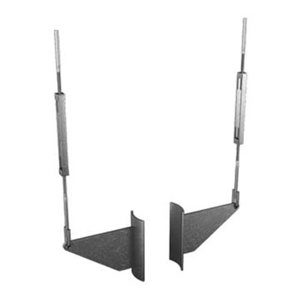

Блок подвески приварной 325У-17 ОСТ 34-10-727-93 предназначен для подвески вертикальных трубопроводов ТЭС и АЭС с наружным диаметром 325 мм. Блок предназначен для обеспечения компенсации при сейсмических и других динамических воздействиях. Блок производят в двух исполнениях. При первом можно регулировать высоту элемента за счет резьбовых тяг и муфт. Второе подразумевает конструкцию с гладкими тягами, регулировка высоты производится одноразово при монтаже.
Материал
Углеродистая или коррозионностойкая сталь.
Применение
Атомные и тепловые электростанции.
Установка
Способ крепления и фиксации блока - приварной. Вариант установки - надземный.
Маркировка
Блок подвески приварной 325У-17 ОСТ 34-10-727-93:
- 325 - наружный диаметр трубопровода, мм;
- У - материал (К - коррозионностойкая сталь, У - углеродистая сталь);
- 17 – исполнение;
- ОСТ 34-10-727-93 – отраслевой стандарт.
