Чертеж
Характеристики
| Наименование | Значение |
| Исполнение | 02 |
| Допустимая нагрузка, кН | 4,4 |
| Высота подвески, мм | 1160 |
| Масса, кг | 2 |
Описание

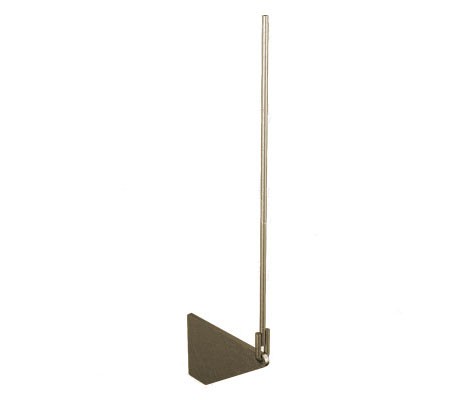

Блок подвески с плавником 02 ОСТ 34-10-731-93 предназначен для подвески вертикальных трубопроводов ТЭС и АЭС и пылегазовоздухопроводов ТЭС. Арматуру используют для фиксирования вертикальных трубопроводов, обеспечения компенсации при сейсмических и других динамических воздействиях. Блок имеет вид металлической подвески с проушинами для соединения и треугольной пластиной (плавником). Последнюю используют в качестве упора и соединяют с несущей конструкцией. Отраслевой стандарт предусматривает два исполнения: с резьбовыми тягами и муфтами или с гладкими тягами. Первый вариант имеет функцию регулировки высоты. Регуляция длины во втором варианте происходит одноразово при монтаже.
Материал
Углеродистая или коррозионностойкая сталь.
Применение
Атомные и тепловые электростанции.
Установка
Способ крепления и фиксации блока - приварной. Вариант установки - надземный.
Маркировка
Блок подвески с плавником 02 ОСТ 34-10-731-93:
- 02 – исполнение;
- ОСТ 34-10-731-93 – отраслевой стандарт.
