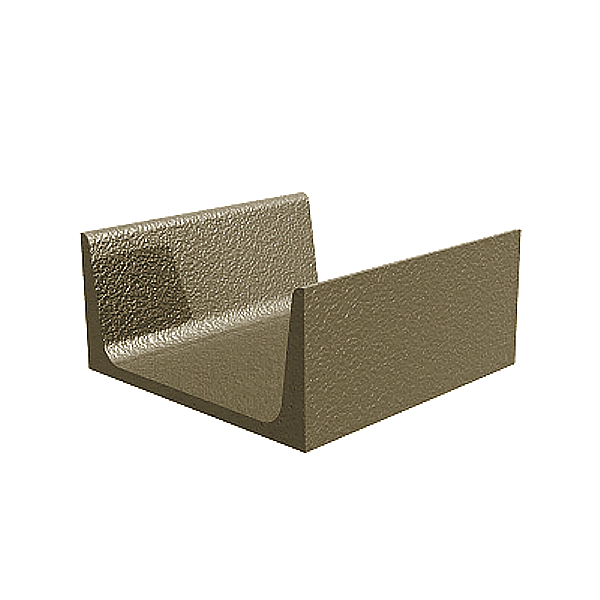

Опора швеллерная приварная 219-ШП-А1 по ОСТ 36-146-88

Характеристики

Наименование	Значение
Исполнение	А1
Длина, мм	150
№ швеллера	12
Высота до основания трубопровода, H, мм	34
Масса, кг	1,6

Описание

Опора швеллерная приварная 219-ШП-А1 изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами. Опора предназначена для крепления труб диаметром от 57 до 820 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Может использоваться в качестве подвижных и неподвижных опор. Основным предназначением данного вида опор является стабилизация функционирования системы трубопровода. Служит для закрепления трубы в определенном положении, защищает ее от расшатывания, провисания, вибрации и других внешних проявлений. Высокое качество изготовления, высокая прочность и надежность швеллерных опор позволяет минимизировать риск возникновения аварийных ситуаций по пути следования трубопровода.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 219-ШП-А1 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

Опора 219-ШП-А1 приваривается к устанавливаемой трубе в процессе монтажа.

Маркировка

Опора 219-ШП-А1–Ст3пс–ОСТ 36–146–88:

219 – Дн (наружный диаметр устанавливаемой трубы, мм);
ШП - опора швеллерная приварная;
А1 – вариант исполнения;
Ст3сп – материал;
ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.
