Опора тавровая приварная 89-ТП-А22 по ОСТ 36-146-88

Характеристики

Наименование	Значение
Исполнение	А22
Толщина материала, S, мм	¯
Высота до основания, H, мм	150
Масса, кг	6,2

Описание

Опора тавровая приварная 89-ТП-А22 изготовлена по ОСТ 36-146-88, который распространяется на стальные подвижные и неподвижные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами, может быть подвижной и неподвижной. Опора предназначена для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов с наружным диаметром от 18 до 159 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Используется для придания стальной трубе прочности и устойчивости. Благодаря широкому основанию опора прекрасно справляется с вибрацией, переходящей от почвы, защищая трубу от ее воздействия.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 89-ТП-А22 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

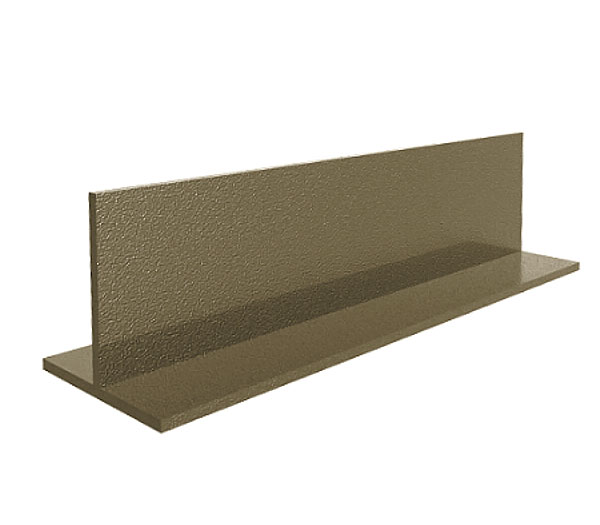

Опора 89-ТП-А22 представляет собой сортовой прокатный тавр или сварной тавр, который приваривается непосредственно к трубопроводу. Опоры должны быть расположены симметрично по отношению к вертикальной оси трубы. Упоры должны быть расположены симметрично по отношению к оси трубы.

Маркировка

Опора 89-ТП-А22–Ст3пс–ОСТ 36–146–88:

89 – Дн (наружный диаметр устанавливаемой трубы, мм);
ТП - опора тавровая приварная;
А22 – вариант исполнения;
Ст3сп – материал;
ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.
