Опора тавровая хомутовая 76-ТХ-АС12

Характеристики

Описание

Опора тавровая хомутовая 76-ТХ-АС12 изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами, может быть подвижной и неподвижной. Опора предназначена для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов с наружным диаметром от 18 до 159 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Благодаря высокой прочности и надежности данного типа опоры, конструкция будет надежно закреплена даже под воздействиями вибрации и температурного расширения. Применение хомутовых опор рекомендуется при наличии угловых деформаций трубопровода.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 76-ТХ-АС12 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

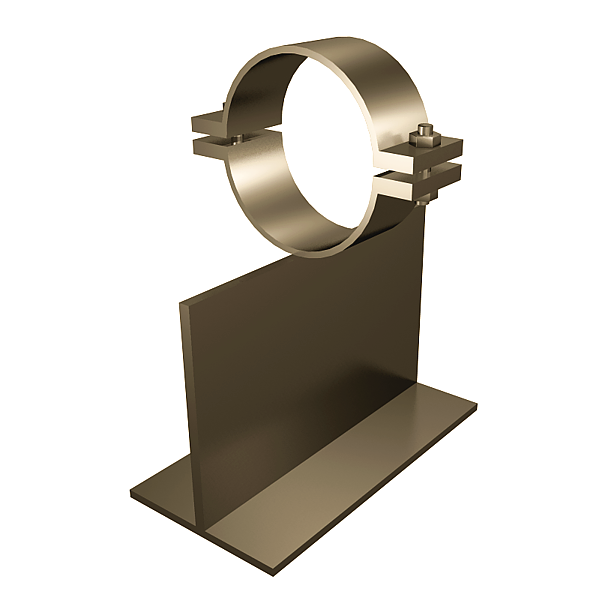

Опора 76-ТХ-АС12 представляет собой сортовой прокатный тавр или сварной тавр, который крепится к трубопроводу посредством хомутов. Возможно два варианта крепления: нормальное (болты параллельны вертикальной оси) и под углом 45°. Опоры ТХ должны быть расположены симметрично по отношению к вертикальной оси трубы. Упоры должны быть расположены симметрично по отношению к оси трубы.

Маркировка

Опора 76-ТХ-АС12–Ст3пс–ОСТ 36–146–88:

• 76 – Дн (наружный диаметр устанавливаемой трубы, мм);
• ТХ - опора тавровая хомутовая;
• АС12 – вариант исполнения;
• Ст3сп – материал;
• ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.
