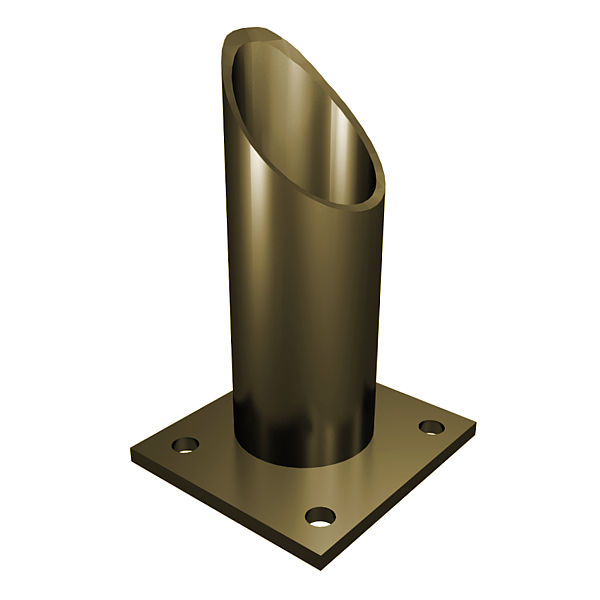

Опора трубчатая крутоизогнутых отводов 108-ТО-А2 по ОСТ 36-146-88

Характеристики

Наименование	Значение
Исполнение	А2
Диаметр патрубка, мм	76
Толщина стенки патрубка, S, мм	3
Высота до основания трубопровода, H, мм	150
Высота опоры, мм	275
Масса, кг	2,6

Описание

Опора трубчатая крутоизогнутых отводов 108-ТО-А2 изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными крутоизогнутыми трубопроводами. Опора предназначена для крепления труб диаметром от 57 до 630 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Может использоваться в качестве подвижных и неподвижных опор. Такие опоры отлично выдерживают действие повышенных нагрузок и вибрации, надежно закрепляя трубу и защищая ее от всяческих повреждений, вибрации и температурных колебаний. Удобны и просты в монтаже. Не подвержены воздействию агрессивных факторов окружающей среды и коррозии.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 108-ТО-А2 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

Монтаж опоры 108-ТО-А2 должен осуществляться в соответствии с требованиями стандарта и чертежей.

Маркировка

Опора 108-ТО-А2–Ст3пс–ОСТ 36–146–88:

108 – Дн (наружный диаметр устанавливаемой трубы, мм);
ТО - опора трубчатая крутоизогнутых отводов;
А2 – вариант исполнения;
Ст3сп – материал;
ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.
