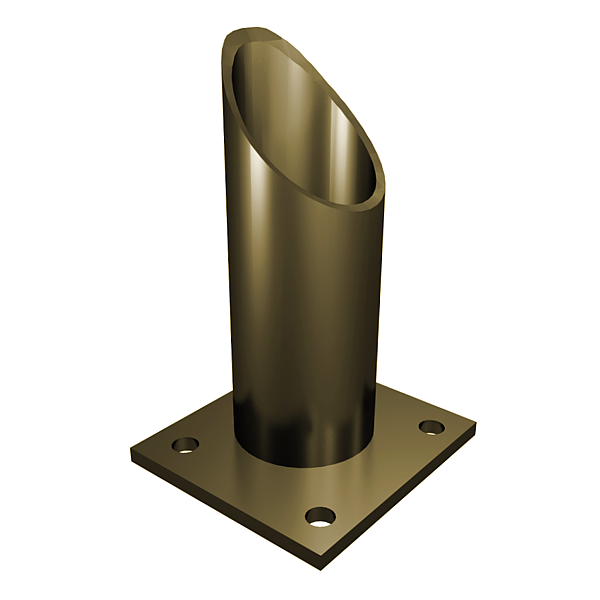

Опора трубчатая крутоизогнутых отводов 630-ТО-А1 по ОСТ 36-146-88

Характеристики

Наименование	Значение
Исполнение	А1
Диаметр патрубка, мм	426
Толщина стенки патрубка, S, мм	10
Высота до основания трубопровода, H, мм	100
Высота опоры, мм	595
Масса, кг	86,8

Описание

Опора трубчатая крутоизогнутых отводов 630-ТО-А1 изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными крутоизогнутыми трубопроводами. Опора предназначена для крепления труб диаметром от 57 до 630 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Может использоваться в качестве подвижных и неподвижных опор. Такие опоры отлично выдерживают действие повышенных нагрузок и вибрации, надежно закрепляя трубу и защищая ее от всяческих повреждений, вибрации и температурных колебаний. Удобны и просты в монтаже. Не подвержены воздействию агрессивных факторов окружающей среды и коррозии.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 630-ТО-А1 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

Монтаж опоры 630-ТО-А1 должен осуществляться в соответствии с требованиями стандарта и чертежей.

Маркировка

Опора 630-ТО-А1–Ст3пс–ОСТ 36–146–88:

630 – Дн (наружный диаметр устанавливаемой трубы, мм);
ТО - опора трубчатая крутоизогнутых отводов;
А1 – вариант исполнения;
Ст3сп – материал;
ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.
