Опора трубчатая 530-ТР-Б1 по ОСТ 36-146-88

Характеристики

Наименование	Значение
Исполнение	Б1
Патрубок диаметр, мм	325
Толщина стенки патрубка, S, мм	8
Высота до основания трубопровода, H, мм	100
Масса, кг	9,1

Описание

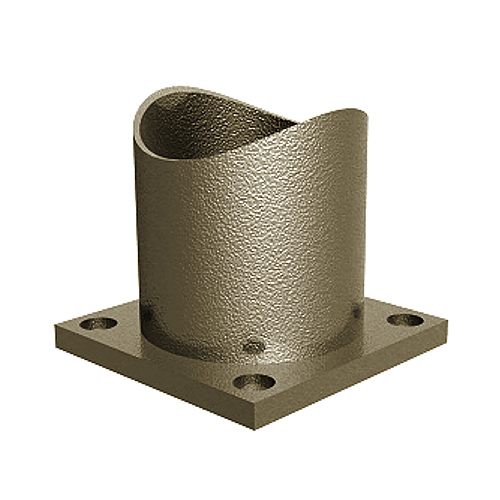

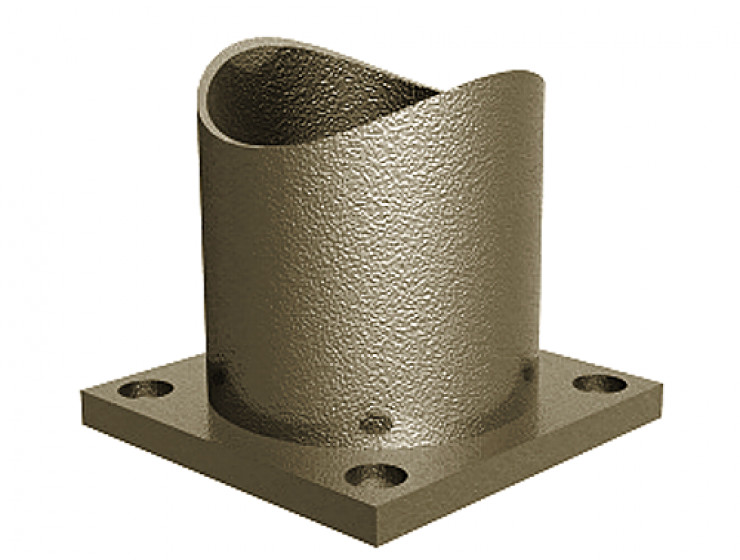

Опора трубчатая 530-ТР-Б1 изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами. Опора предназначена для крепления труб диаметром от 57 до 630 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Опора изготовлена в виде широкой металлической плиты, к которой прикреплен патрубок соответствующего диаметра. Такая конструкция надежно защищает трубу от воздействия вибраций, не давая ей расшатываться и отклоняться от назначенного положения. Снижает в разы риск повреждения и провисания конструкции трубопровода даже на наиболее подверженных аварии участках.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 530-ТР-Б1 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

Опора 530-ТР-Б1 может быть как подвижной, так и неподвижной. Неподвижные опоры при монтаже варить сплошным швом.

Маркировка

Опора 530-ТР-Б1–Ст3пс–ОСТ 36–146–88:

530 – Дн (наружный диаметр устанавливаемой трубы, мм);
ТР - опора трубчатая;
Б1 – вариант исполнения;
Ст3сп – материал;
ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.
