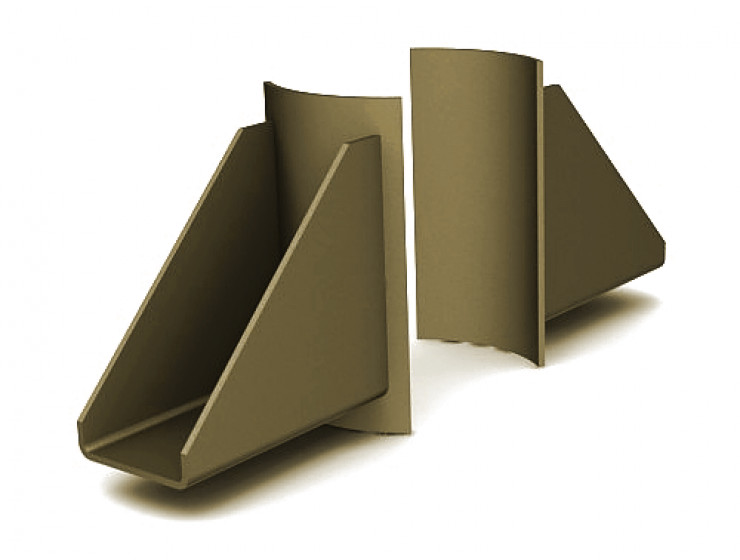

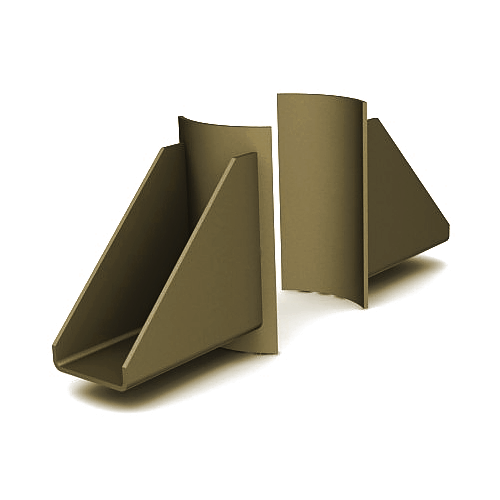

Опора вертикальных трубопроводов 426-ВП-Б1

Характеристики

Описание

Опора вертикальных трубопроводов 426-ВП-Б1 изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами. Опора предназначена для крепления труб диаметром от 57 до 1420 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Может использоваться в качестве подвижных и неподвижных опор. В основе конструкции лежит сварной корпус и накладки. Материал изготовления которого выбирается в зависимости от рабочих условий. Отличается высоким качеством, надежностью и долговечностью. Имеет антикоррозийное покрытие. Отлично защищает конструкцию от повреждений и любых внешних воздействий.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 426-ВП-Б1 используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

Трубы с условным проходом до 89 мм могут крепиться к опорам с помощью газовой сварки. Расположение опор описано в проектном положении, а допуски отклонений – в СНиП 3.05.05-84. Поперечный наклон опоры относительно оси трубопровода должен быть в пределах 0,005 мм.

Маркировка

Опора 426-ВП-Б1–Ст3пс–ОСТ 36–146–88:

• 426 – Дн (наружный диаметр устанавливаемой трубы, мм);
• ВП - опора вертикальных трубопроводов;
• Б1 / БС1 – вариант исполнения;
• Ст3сп – материал;
• ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.
