Опора хомутовая бескорпусная 108-ХБ-В по ОСТ 36-146-88

Характеристики

Наименование	Значение
Исполнение	В
Диаметр резьбы	М16
Масса, кг	0,6

Описание

Опора хомутовая бескорпусная 108-ХБ-В изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами. Опора предназначена для крепления труб диаметром от 57 до 530 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Использование данного типа опор позволяет надежно закрепить конструкцию, а также свести к минимуму воздействие вертикальных и горизонтальных нагрузок. Обеспечивает защиту от вибраций и разрушений, значительно продлевает срок эксплуатации трубопровода, а также обеспечивает безопасность эксплуатации инженерных систем. Совместима с любыми типами трубопровода.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 108-ХБ-В используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

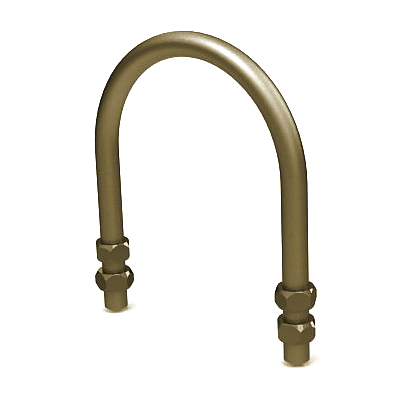

Опора 108-ХБ-В состоит из упора и гнутого хомута, который крепится при монтаже трубопровода на какую-либо несущую конструкцию, а упоры привариваются к трубе.

Маркировка

Опора 108-ХБ-В–Ст3пс–ОСТ 36–146–88:

108 – Дн (наружный диаметр устанавливаемой трубы, мм);
ХБ - опора хомутовая бескорпусная;
В – вариант исполнения;
Ст3сп – материал;
ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.

Доставка

Доставляем опоры трубопроводов по Санкт-Петербургу, Ленинградской области и в любые регионы РФ транспортными компаниями: СДЭК, Деловые линии. Возможен самовывоз со склада. Отдел логистики может предоставить отдельную машину для доставки прямо на ваш объект.
