Опора хомутовая бескорпусная 38-ХБ-Г по ОСТ 36-146-88

Характеристики

Наименование	Значение
Исполнение	Г
Диаметр резьбы	М10
Масса, кг	0,18

Описание

Опора хомутовая бескорпусная 38-ХБ-Г изготовлена по ОСТ 36-146-88, который распространяется на стальные опоры трубопроводов различного назначения, используется с изолированными и неизолированными трубопроводами. Опора предназначена для крепления труб диаметром от 57 до 530 мм, транспортирующих вещества с температурой от 0°C до +450°С и условным давлением Ру до 10 МПа при температуре окружающей среды до –70°С. Использование данного типа опор позволяет надежно закрепить конструкцию, а также свести к минимуму воздействие вертикальных и горизонтальных нагрузок. Обеспечивает защиту от вибраций и разрушений, значительно продлевает срок эксплуатации трубопровода, а также обеспечивает безопасность эксплуатации инженерных систем. Совместима с любыми типами трубопровода.

Данные опоры не используются на магистральных трубопроводах и системах, транспортирующих хладогены и хладоносители, а также трубопроводных трассах, прокладываемых в регионах с пучинистыми и вечномерзлыми почвами. Не применяют в системах, участвующих в обслуживании электростанций.

Материал

Для изготовления опор трубопроводов используются марки стали согласно ГОСТ 22130-2018: Ст3кп, Ст3пс, Ст3сп, 09Г2С.

Применение

Опора 38-ХБ-Г используется в качестве крепежного элемента при прокладке трубопроводов.

Наибольшее распространение получили в нефтегазовой, промышленной и жилищно-коммунальной сфере.

Установка

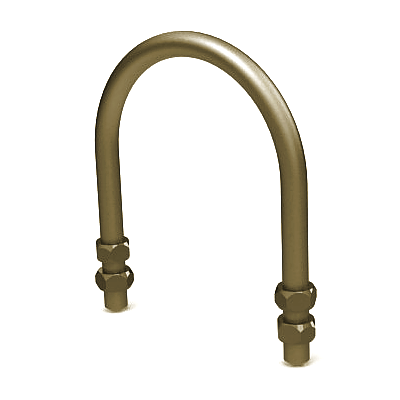

Опора 38-ХБ-Г состоит из упора и гнутого хомута, который крепится при монтаже трубопровода на какую-либо несущую конструкцию, а упоры привариваются к трубе.

Маркировка

Опора 38-ХБ-Г–Ст3пс–ОСТ 36–146–88:

38 – Дн (наружный диаметр устанавливаемой трубы, мм);
ХБ - опора хомутовая бескорпусная;
Г – вариант исполнения;
Ст3сп – материал;
ОСТ 36–146–88 – отраслевой стандарт исполнения опор стальных технологических.
