Чертеж
Характеристики
| Наименование | Обозначение | Значение |
|---|---|---|
| Условный проход пропускаемой трубы, мм | Ду | Ду500 |
| Наружный диаметр пропускаемой трубы, мм | D | 530 |
| Внутренний диаметр сальника (по упорному кольцу), мм | D1 | 584 |
| Ориентировочный наружный диаметр используемой трубы для корпуса сальника, мм | D2 | 630 |
| Ориентировочный внутренний диаметр ребра жесткости сальника, мм | D3 | 632 |
| Габаритный диаметр сальника (наружный диаметр ребра жесткости), мм | D4 | 735 |
| Ориентировочная толщина стенки трубы для корпуса сальника, мм | S | 7 |
| Ориентировочный диаметр круга для упорных колец, мм | a | 15 |
| Расстояние от края сальника до середины наружного упорного кольца | l | 20 |
| Расстояние между упорными кольцами, мм | l1 | 25 |
| Масса | 70,9 | |
| Строительная длина сальника (габаритная), мм | L | 300 |
Описание

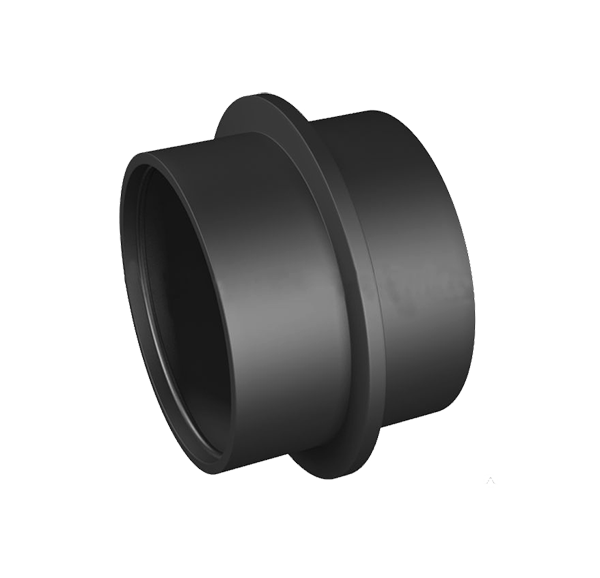

Сальники набивные группы ТМ 90.10 Ду500 L300 предназначены для пропуска труб (стальных, пластмассовых, чугунных) через стены зданий и водопроводно-канализационных сооружений в мокрых и сухих грунтах.
Эффективно блокируют возможные поломки трубопровода при резких изменениях температуры. Сальники могут применяться при перепаде давления на сальнике не более 0,1 МПа и температуры не выше плюс 50 градусов при неагрессивных средах.
При выборе сальника важно учитывать, чтобы толщина стены конструкции была не больше длины его корпуса.
Материал
Для изготовления корпусов сальников применяются трубы из круглой стали по ГОСТ 2590-72.
Допускается замена на арматурную сталь класса А-I по ГОСТ 5781-82.
Применение
- при прокладке инженерных систем в зданиях,
- при монтаже технологических трубопроводов,
- на магистральных трубопроводах.
Сальники гарантируют надежную защиту от протечек и долгий срок службы коммуникаций.
Установка
После установки сальник набивной необходимо надежно зафиксировать, приварив его к ближайшей арматуре или закладным деталям.
Зазор между трубой и корпусом сальника следует плотно заполнить уплотнительным материалом. Для этого подойдет пеньковая прядь по ГОСТ 9993-74, пропитанная битумом или специальной смолой и скрученная в жгут. Уплотнение пряди производится вручную с помощью молотка или же с использованием пневматического инструмента.
После завершения уплотнения пеньковой прядью необходимо выполнить зачеканку асбоцементной смесью. Смесь готовится из цемента марки не ниже 400 (ГОСТ 10178-76) и асбестового волокна не ниже 4 сорта (ГОСТ 12871-83) в пропорции 2:1, с добавлением воды (10-12% от общей массы смеси).
Затем торцы сальника необходимо обработать мастикой. Мастика состоит из нефтяного битума марки БН 70/30 (ГОСТ 6617-76) и порошка из асбеста (ГОСТ 12871-83) в соотношении 70% к 30%.
Маркировка
Сальник набивной ТМ 90.10 Ду500 L300:
- ТМ - буквенное обозначение сальника
- 90 - номер группы сальника
- 10 - цифровой индекс, указывающий на различие в размерах сальника
- Ду500 - условный проход пропускаемой трубы, мм
- L300 - строительная (габаритная) длина сальника, мм
Доставка
