Чертеж
Характеристики
| Наименование | Обозначение | Значение |
| Условный диаметр пропускаемой трубы, мм | Ду | Ду900 |
| Наружный диаметр пропускаемой трубы, мм | Dн | 920 |
| Внутренний диаметр сальника упорного кольца, мм | D1 | 927 |
| Наружный диаметр ребра жесткости сальника, мм | D2 | 1100 |
| Межосевой диаметр для крепежа, мм | D3 | 1050 |
| Наружный диаметр грандбуксы, мм | D4 | 955 |
| Внутренний диаметр корпуса сальника, мм | D5 | 962 |
| Расстояние от края сальника до середины наружного упорного кольца | l | 50 |
| Расстояние между упорными кольцами, мм | l1 | 100 |
| Число отверстий во фланце | n | 14 |
| Размер резьбы крепежа | d | М24 |
| Диаметр уплотнительного шнура, мм | dш | 20 |
| Длина шнура, м | L | 9,2 |
| Масса, кг | 158 | |
| Строительная длина сальника (габаритная), мм | 200 |
Описание

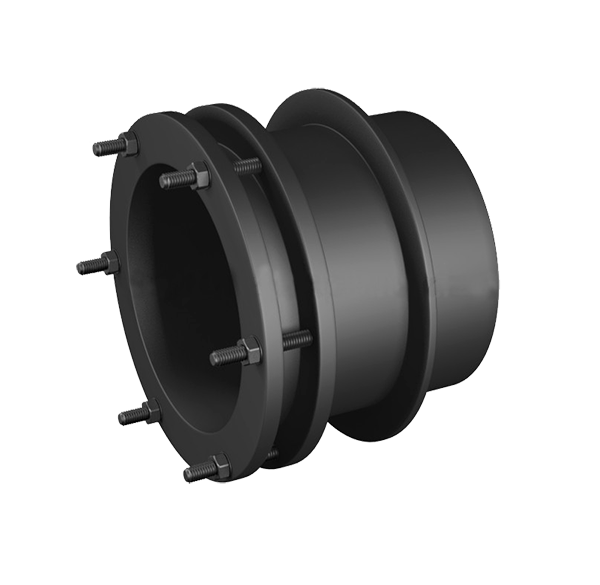

Сальники нажимные группы ТМ 93.14 Ду900 L200 предназначены для пропуска труб (стальных, пластмассовых, чугунных) через стены зданий и водопроводно-канализационных сооружений в мокрых и сухих грунтах.
Эффективно блокируют возможные поломки трубопровода при резких изменениях температуры. Сальники могут применяться при перепаде давления на сальнике не более 0,15 МПа и температуры не выше плюс 50 градусов при неагрессивных средах.
При выборе сальника важно учитывать, чтобы толщина стены конструкции была не больше длины его корпуса.
Материал
Для изготовления корпусов сальников применяются трубы из круглой стали по ГОСТ 2590-72.
Допускается замена на арматурную сталь класса А-I по ГОСТ 5781-82.
Применение
- при прокладке инженерных систем в зданиях,
- при монтаже технологических трубопроводов,
- на магистральных трубопроводах.
Сальники гарантируют надежную защиту от протечек и долгий срок службы коммуникаций.
Установка
При бетонировании корпус сальника закладывается в опалубку. При заделке сальника в стену в резьбовые отверстия необходимо вставить временные пробки.
После установки сальник нажимной необходимо надежно зафиксировать, приварив его к ближайшей арматуре или закладным деталям.
Пространство между корпусом сальника и пропускаемой трубой заполняется набивкой. В емкостных сооружениях с питьевой водой применяется набивка ХБС по ГОСТ 5152-77 хлопчатобумажная. В сооружениях с промышленной водой - набивка марки ЛП по ГОСТ 5152-77 из лубяных волокон или резиновый шнур по ГОСТ 6467-79.
Герметизация соединения осуществляется путем поджатия набивки с помощью грандбуксы между корпусом сальника и трубой, пропускаемой через него.
Маркировка
Сальник нажимной ТМ 93.14 Ду900 L200:
- ТМ - буквенное обозначение сальника
- 93 - номер группы сальника
- 14 - цифровой индекс, указывающий на различие в размерах сальника
- Ду900 - условный проход пропускаемой трубы, мм
- L200 - строительная (габаритная) длина сальника, мм
