Чертеж
Характеристики
| Параметр | Обозначение | Значение |
|---|---|---|
| Размер пластины, мм | А | 300 |
| Размер пластины, мм | B | 250 |
| Размер пластины, мм | б | 8 |
| Привязки анкеров, мм | а1 | 120 |
| Привязки анкеров, мм | а2 | 30 |
| Привязки анкеров, мм | b1 | 180 |
| Привязки анкеров, мм | b2 | 35 |
| Привязки анкеров, мм | c1 | 170 |
| Привязки анкеров, мм | c2 | 65 |
| Количество и диаметр гнутых анкеров | 2ф12AIII | |
| Длина гнутых анкеров, мм | l | 480 |
| Длина гнутых анкеров, мм | h | 120 |
| Количество и диаметр прямых анкеров | 6ф10AIII | |
| Длина прямых анкеров, мм | L | 120 |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.3) | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5 |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 0.4 | |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1 | |
| Итого, кг | 6.4 | |
| Обозначение детали | 1.400-15.B1.320-02 |
Описание

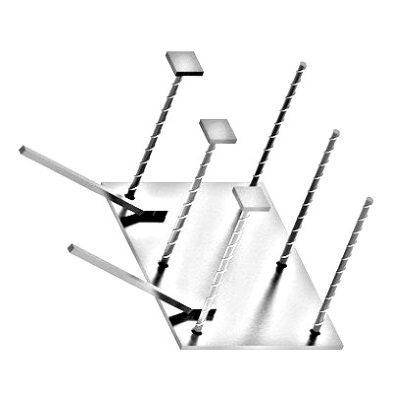

Закладные детали группы МН308-1 представляют собой специальные элементы из стали. Их назначение — соединение сборных, сборно-монолитных конструкций из железобетона между собой. Основная часть закладной детали заливается бетоном. Открытая часть выполняет роль присоединительного элемента для передачи усилий. Изготавливаются из полосовой, уголковой, круглой, листовой, швеллерной стали. Конструктивно представляют собой пластины, к которым приварены прямые или изогнутые анкерные стержни.
Закладные изделия воспринимают только статические нагрузки. Расчетная температура эксплуатации в диапазоне от -70 до +70°С.
Материал
- Пластины и элементы профильного проката — Ст3; Ст20; 09Г2С; 12х18н10т
- Анкерные стержни — сталь АIII марок 25Г2С, 35ГС
Применение
Закладные детали МН308-1 применяются при возведении монолитных каркасов для соединения металлического каркаса здания и колонн с фундаментом, балок с колоннами, крепления навесных фасадов. С помощью закладных монтируются:
- ангары;
- мостовые сооружения и путепроводы;
- лифтовые шахты;
- тоннели;
- вышки сотовой связи;
- мачты линий электропередач.
Антикоррозионная защита
Для увеличения срока службы закладные изделия при возможности должны быть надежно обетонированы бетоном той же плотности, что и бетон конструкций.
Все необетонированные закладные изделия должны быть защищены от коррозии путем нанесения одного из типов антикоррозионных покрытий:
- лакокрасочные покрытия
- цинковые или алюминиевые покрытия
- комбинированные (лакокрасочные по металлическому подслою)
Выбор типа покрытия и его состав назначаются в зависимости от степени агрессивности среды, в которой будет эксплуатироваться изделие. А также по рекомендациям СНиП II-28-73.
Маркировка
Закладная деталь МН308-1:
- МН — буквенное обозначение закладных изделий
- 3 — номер группы закладного изделия
- 08 — порядковый номер закладного изделия в пределах своей группы
- 1 — цифровой индекс, указывающий на различие в длине и форме анкеров
Доставка
Доставляем закладные детали по Санкт-Петербургу, Ленинградской области и в любые регионы РФ транспортными компаниями: СДЭК, Деловые линии. Возможен самовывоз со склада. Отдел логистики может предоставить отдельную машину для доставки прямо на ваш объект.
